Название продукта:2 шт. DC 3,3 В 5 в 12 В 6 Цифровой синий светодиодный модуль 6 бит индикатор Diy комплект доска для MCU Pro макет 3D принтер ЖК цифровой трубки

Упаковочный лист(Не включает плату UNO):

Комплект из 2 предметов для детей от 6 бит Синий Цвет 3,3 V 5 V 12 V Светодиодный совета

Описание:

2,54 мм PIN 6 цифровой светодиодный дисплей, может быть вставлен непосредственно в ArduiuoUNO MEGA2560 из-за Доска , Идеально подходит для соединения с Arduiuo UNO Pro Mini Nano Mega2560 DUE Развития Доска И т. Д., или другие MCU Встроенный макетная плата (AVR STM32 ARM7 ARM9 PIC C8051 C51 STC MSP430 FPGA/CPLD и т. Д.)

1 6 БитыСинийОбычные катодные светодиоды (активный высокий уровень).

2 2,54 мм 7-контактный Вход

3 1 K Ом ограничительный резистор

4 Напряжение питания: 3-12 В;

5 Размер: 17,78 мм x 11,43 мм.

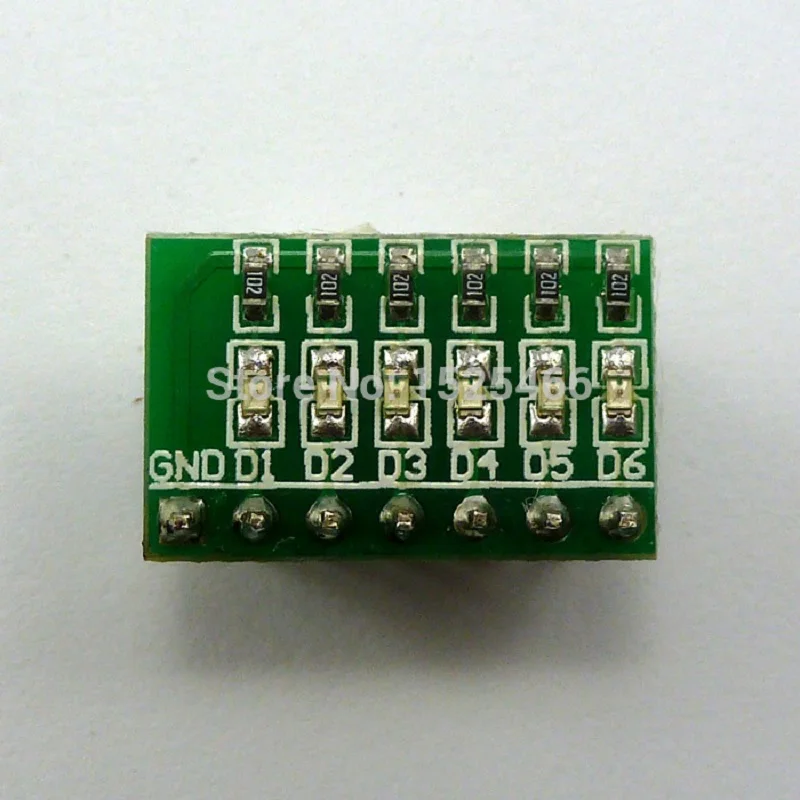

Печатная плата:

Монтажной схемы:

Соединение с Arduiuo (Только 6 бит светодиодный щит, не включает UNO R3):

Код Arduiuo uno/mega25602015 г. 1 предмет

/******************************************************/

/*

Arduiuo_6led

Код данного примера находится в свободном достоянии.

*/

/Дайте ему Название:

Int D1 = 13;

Инт D2 = 12;

Int D3 = 11;

Int D4 = 10;

Int D5 = 9;

Инт D6 = 8;

/Рутинная Настройка запускается один раз при нажатии reset:

Void setup () {

/Инициализируйте цифровой pin как выход.

PinMode (D1, выход);

PinMode (D2, выход);

PinMode (D3, выход);

PinMode (D4, выход);

PinMode (D5, выход);

PinMode (D6, выход);

} Долл. США

/Рутина цикла проходит снова и снова навсегда:

Void loop () {

DigitalWrite (D1, HIGH);/включить светодиодный (HIGH-уровень напряжения)

Задержка (200);/подождите 200 миллисекунды

DigitalWrite (D1, LOW);/выключите светодиодный, сделав низкое напряжение

DigitalWrite (D2, HIGH);/включить светодиодный (HIGH-уровень напряжения)

Задержка (200);/подождите миллисекунду

DigitalWrite (D2, LOW);/выключите светодиодный, сделав низкое напряжение

DigitalWrite (D3, HIGH);/включить светодиодный (HIGH-уровень напряжения)

Задержка (200);/подождите миллисекунду

DigitalWrite (D3, LOW);/выключите светодиодный, сделав низкое напряжение

DigitalWrite (D4, HIGH);/Включите светодиодный (HIGH-уровень напряжения)

Задержка (200);/подождите миллисекунду

DigitalWrite (D4, LOW);/выключите светодиодный, делая напряжение низким

DigitalWrite (D5, HIGH);/Включите светодиодный (HIGH-уровень напряжения)

Задержка (200);/подождите миллисекунду

DigitalWrite (D5, LOW);/выключите светодиодный, делая напряжение низким

DigitalWrite (D6, HIGH);/Включите светодиодный (HIGH-уровень напряжения)

Задержка (200);/подождите миллисекунду

DigitalWrite (D6, LOW);/выключите светодиодный, делая напряжение низким

} Долл. США

/******************************************************/

Код Arduiuo uno/mega2560 ( ПрименениеДва светодиодный доска)

/******************************************************/

/*

Arduiuo_6led

Код данного примера находится в свободном достоянии.

*/

/Светодиодный доска 1

Int D1 = 13;

Инт D2 = 12;

Int D3 = 11;

Int D4 = 10;

Int D5 = 9;

Инт D6 = 8;

/Светодиодный доска 2

Инт D11 = 1;

Инт D12 = 2;

Int D13 = 3;

Int D14 = 4;

Инт D15 = 5;

Int D16 = 6;

Int GND = 7;/общий катод

Void setup () {

/Инициализируйте цифровой pin как выход.

PinMode (D1, выход);

PinMode (D2, выход);

PinMode (D3, выход);

PinMode (D4, выход);

PinMode (D5, выход);

PinMode (D6, выход);

PinMode (D11, выход);

PinMode (D12, выход);

PinMode (D13, выход);

PinMode (D14, выход);

PinMode (D15, выход);

PinMode (D16, выход);

PinMode (GND, выход);

Цифровая запись (GND, LOW);

} Долл. США

/Рутина цикла проходит снова и снова навсегда:

Void loop () {

DigitalWrite (D1, HIGH);/включить светодиодный (HIGH-уровень напряжения)

Задержка (200);/подождите 200 миллисекунды

DigitalWrite (D1, LOW);/выключите светодиодный, сделав низкое напряжение

DigitalWrite (D2, HIGH);/включить светодиодный (HIGH-уровень напряжения)

Задержка (200);/подождите миллисекунду

DigitalWrite (D2, LOW);/выключите светодиодный, сделав низкое напряжение

DigitalWrite (D3, HIGH);/включить светодиодный (HIGH-уровень напряжения)

Задержка (200);/подождите миллисекунду

DigitalWrite (D3, LOW);/выключите светодиодный, сделав низкое напряжение

DigitalWrite (D4, HIGH);/Включите светодиодный (HIGH-уровень напряжения)

Задержка (200);/подождите миллисекунду

DigitalWrite (D4, LOW);/выключите светодиодный, делая напряжение низким

DigitalWrite (D5, HIGH);/Включите светодиодный (HIGH-уровень напряжения)

Задержка (200);/подождите миллисекунду

DigitalWrite (D5, LOW);/выключите светодиодный, делая напряжение низким

DigitalWrite (D6, HIGH);/Включите светодиодный (HIGH-уровень напряжения)

Задержка (200);/подождите миллисекунду

DigitalWrite (D6, LOW);/выключите светодиодный, делая напряжение низким

DigitalWrite (D16, HIGH);/Включите светодиодный (HIGH-уровень напряжения)

Задержка (200);/подождите миллисекунду

DigitalWrite (D16, низкий);/выключите светодиодный, делая напряжение низким

DigitalWrite (D15, HIGH);/Включите светодиодный (HIGH-уровень напряжения)

Задержка (200);/подождите миллисекунду

DigitalWrite (D15, низкий);/выключите светодиодный, делая напряжение низким

DigitalWrite (D14, HIGH);/Включите светодиодный (HIGH-уровень напряжения)

Задержка (200);/подождите миллисекунду

DigitalWrite (D14, низкий);/выключите светодиодный, делая напряжение низким

DigitalWrite (D13, HIGH);/Включите светодиодный (HIGH-уровень напряжения)

Задержка (200);/подождите миллисекунду

DigitalWrite (D13, LOW);/выключите светодиодный, делая напряжение низким

DigitalWrite (D12, HIGH);/Включите светодиодный (HIGH-уровень напряжения)

Задержка (200);/подождите миллисекунду

DigitalWrite (D12, LOW);/выключите светодиодный, делая напряжение низким

DigitalWrite (D11, HIGH);/включить светодиодный (HIGH-уровень напряжения)

Задержка (200);/подождите 200 миллисекунды

DigitalWrite (D11, LOW);/выключите светодиодный, делая напряжение низким

} Долл. США

/******************************************************/
