Купить Светильник Модуль управления DIY Kit с 5V Реле LM393 электронный Borad с светочувствительным DC 5-6V

Описание

Описание продукта:

1>. Это DIY набор. Пользователь должен сварить его.
2>. Режим запуска и режим вывода.
1). Установите Режим триггера JMP1:
Светильник режим запуска: реле в темное время суток. Полагаются на ярком environment.1-3
Режим темного триггера: реле включено в темной среде. Реле выключено в яркой среде. 2-4
2). Установите выходной режим JMP2:
1-2: реле допускается работа
2-3: реле не должно работать

Обзор

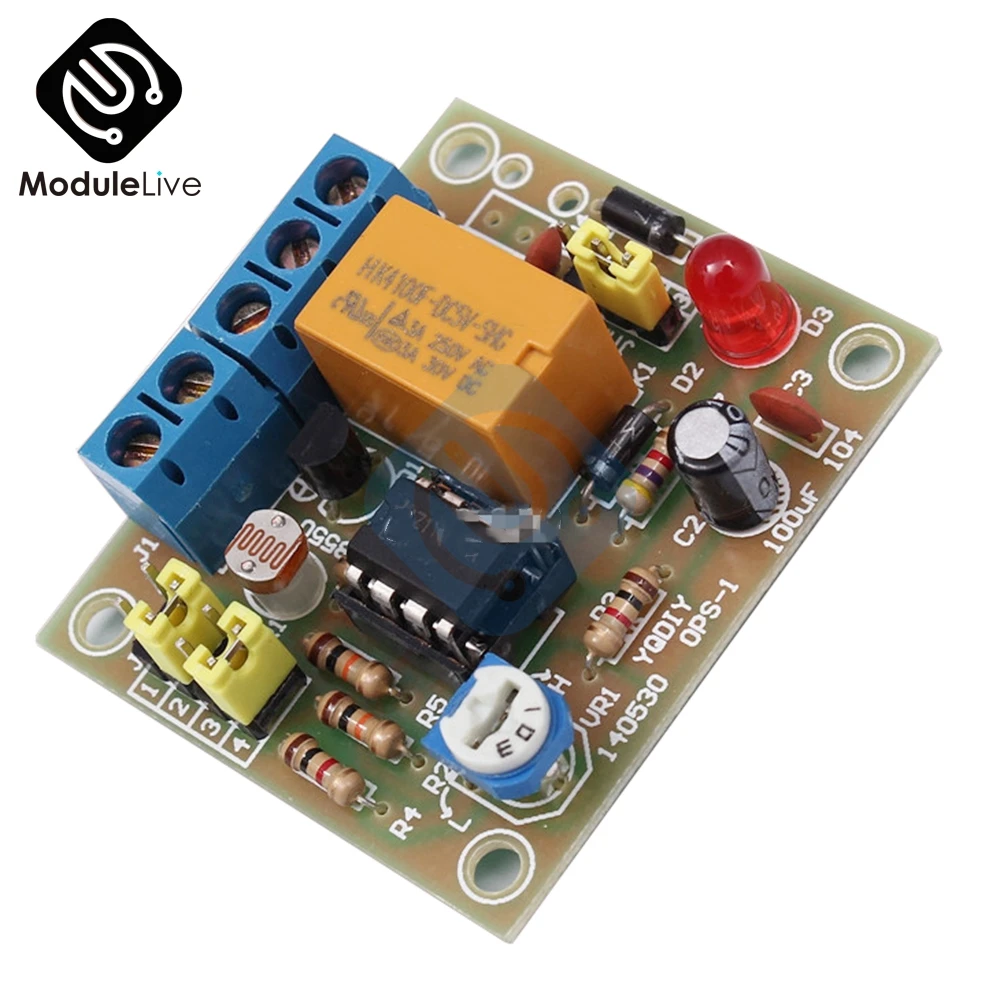

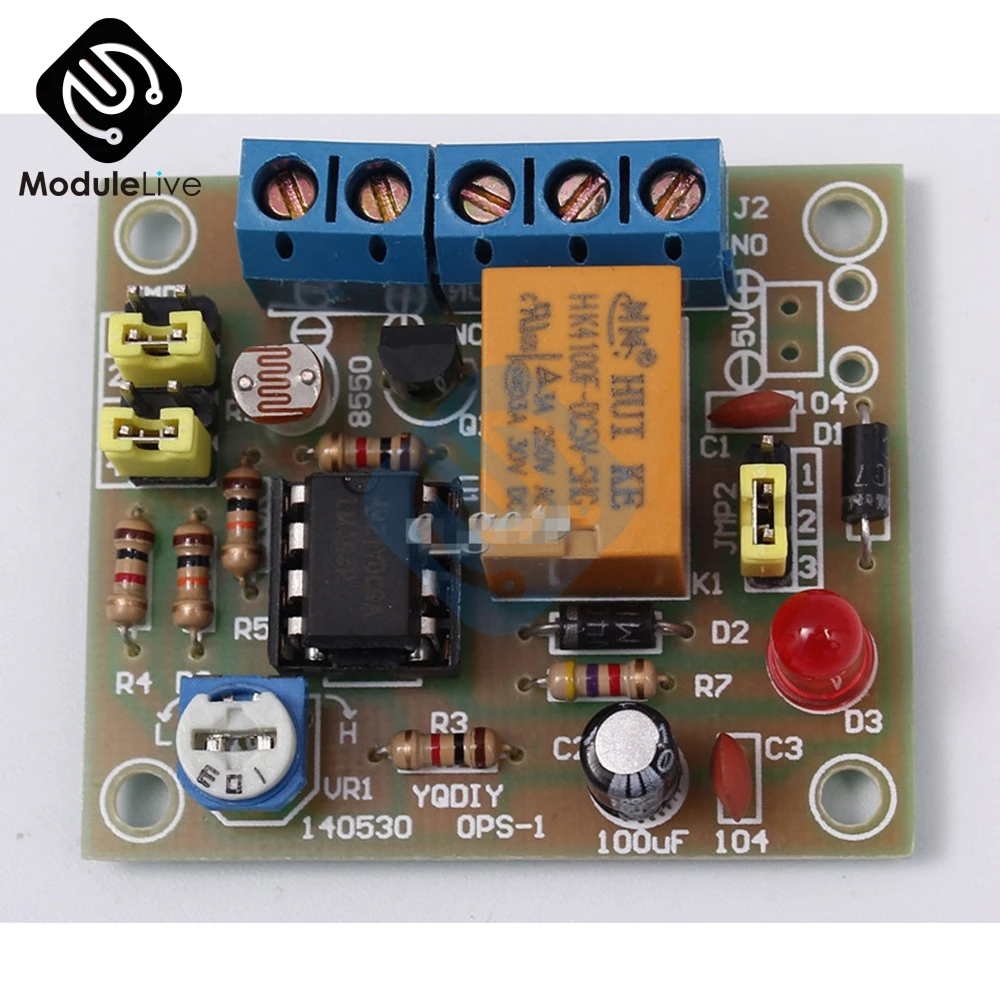

1>. Модель: OPS-1
2>. Название: светильник-переключатель DIY Kit
3>. Размер: 45*38 мм
4>. Рабочее напряжение: 5-6 в

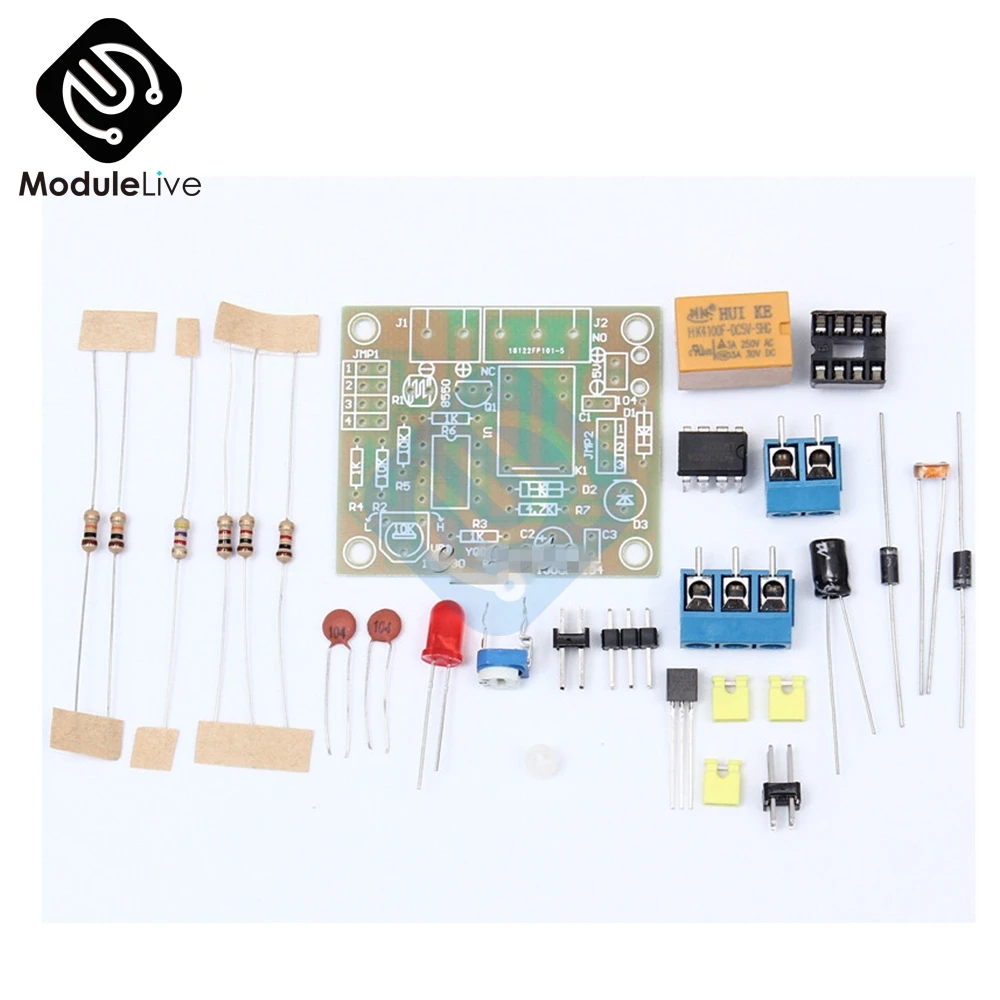

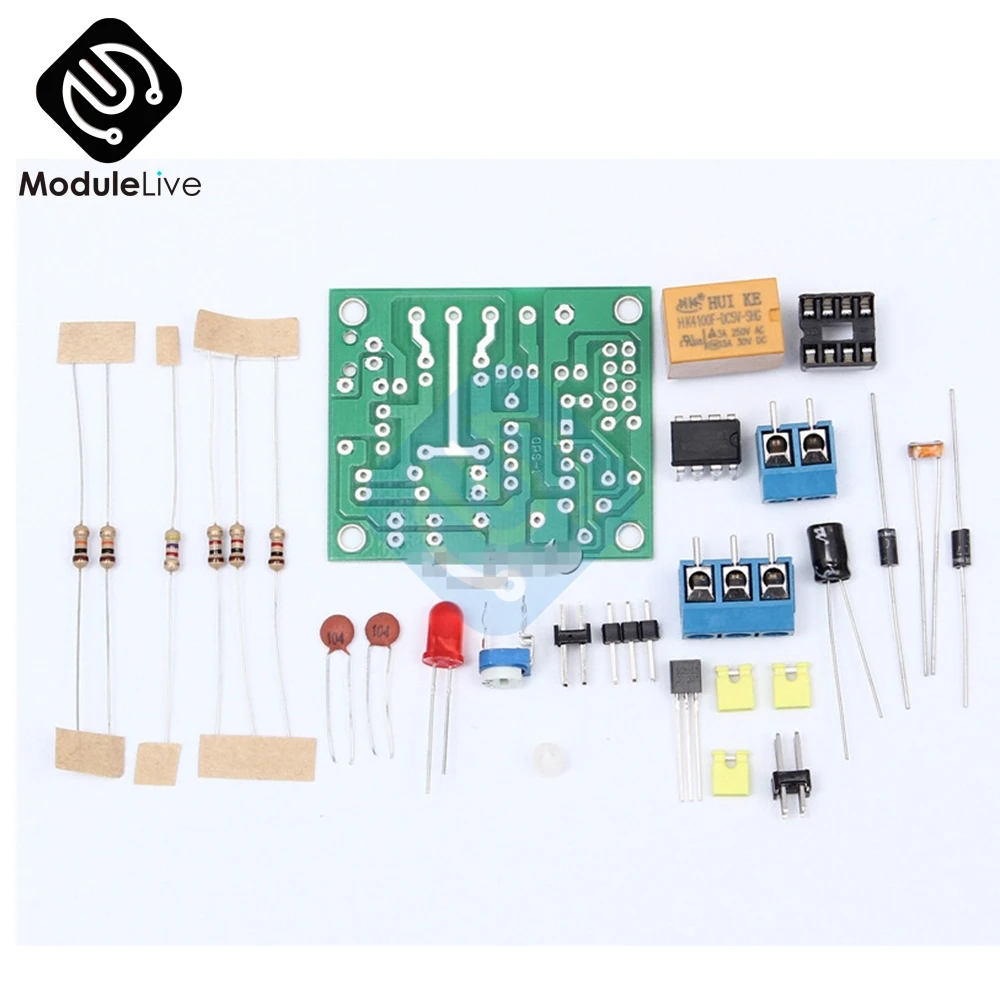

Компоненты профиль

Компонент	Номер	Параметр	Количество
Металлический пленочный резистор	R3, R4, R6	1 K	3
Металлический пленочный резистор	R7	4,7 K	1
Металлический пленочный резистор	R2, R5	10 K	2
Потенциометр	VR1	10 000 (103)	1
Фотопроводимость	R1	5528	1
Керамика конденсатор с алюминиевой крышкой	C1, C3	0,01 мкФ 104	2
Электролитический конденсатор с алюминиевой крышкой	C2	100 мкФ 16 V	1
1N4007	D1, D2	DO-41	2
F5 красный светодиодный	D3	5 мм	1
Светодиодный компонент	F4 * H4	1
SS8550	Q1	TO-92	1
LM393	U1	DIP-8	1
IC гнездо	U1	DIP-8	1
Реле	K1	5 V	1
KF301-2P	J1	1
KF301-3P	J2	1
2*4 P штырь	JMP1	2,54 мм	1
1*3 P Мужской штырь	JMP2	2,54 мм	1
Джемпер	3
Печатная плата	45*38 мм	1
