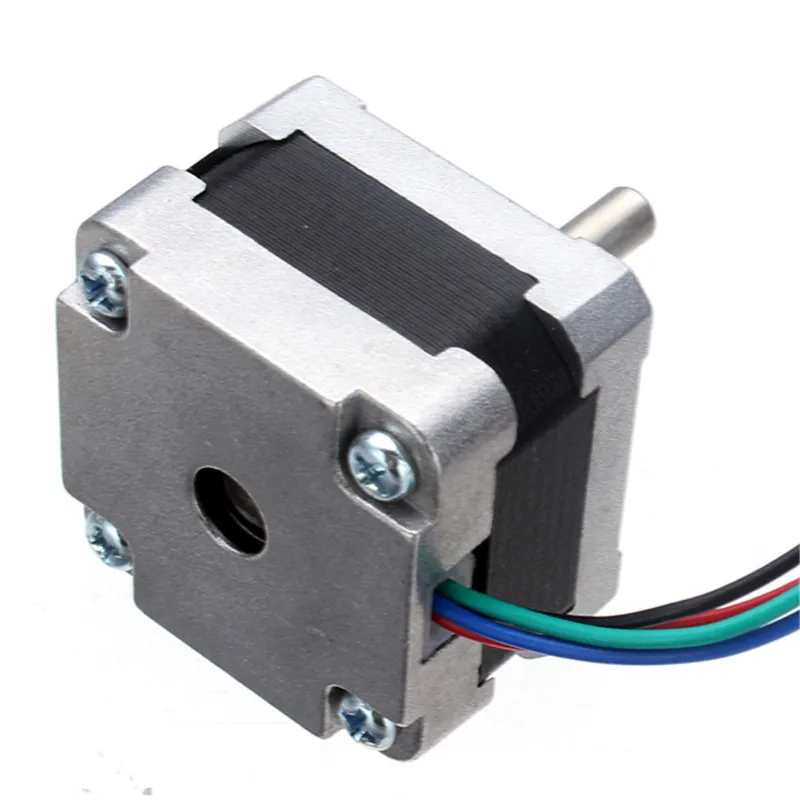

Описание
Параметры:
Модель: JK35HY26-0284
Длина двигателя: 26 мм
Диаметр оси: 5 мм
Длина переднего вала: 21 мм

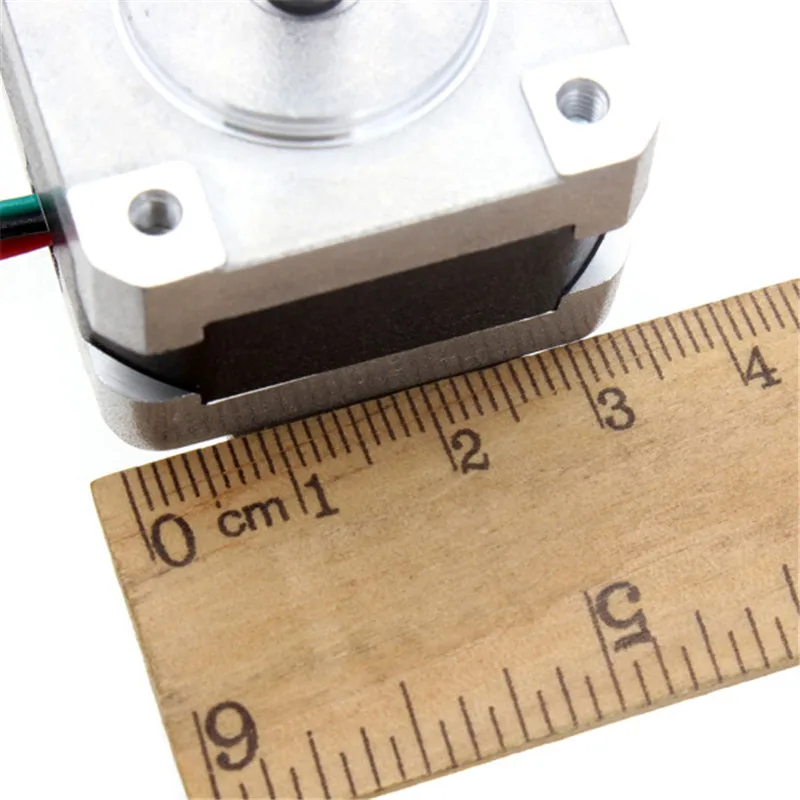

Размер: 35 мм x 35 мм x 26 мм
Исходящая линия: 300 мм (вилка в комплект не входит)
Сертификация: CE
Область применения: 3D-принтеры, оборудование для мониторинга, медицинское оборудование, текстильное оборудование, упаковочное оборудование, освещение и т. Д.
Genaral Параметры:
Электрические Параметры:
Genaral Параметры:
| Предмет | Технические характеристики |
| Угол поворота | 1,8 ° |
| Температура подъем | 80℃max |
| Окружающего Температура | -20℃ ~ + 50℃ |
| Сопротивление изоляции | 100 MΩMin. 500VDC |
| Прибор для тестирования Диэлектрической прочности | 500VAC в течение 1 минуты |
| Вал радиальная игра | 0.02Max. (450g-load) |
| Осевое играть | 0.08Max. (450g-load) |
| Макс. Радиальная сила | 28N (20 мм от фланца) |
| Макс. Осевой силы | 10N |
Электрические Параметры:
| Модель No. | Угол поворота | Двигатель Длина | В настоящее время /Фаза | Сопротивление /Фаза | Индуктивность /Фаза | Держательный крутящий момент | # Зацепки | Крутящий момент | Инерция ротора | Масса |
| (°) | (Д) мм | А | Ω | MH | G. См | Нет. | G. См | G. См | Кг | |
| JK35HY26-0284 | 1,8 | 26 | 0,28 | 26 | 27 | 700 | 4 | 60 | 10 | 0,13 |
Особенности:
Высокий удерживающий крутящий момент на высокой скорости.
Шаговый двигатель-это электродвигатель, который способен создавать резкие движения.
Он широко используется в 3D принтере, мониторе/медицинской/текстильной/упаковочной технике, освещении и т. Д.
Схема подключения:
Посылка включает в себя:
1x Гибридный шаговый двигатель
Характеристики
- Сертификация
- Европейский сертификат соответствия
- Угол Шага (градусы)
- 1.8 Degree
- Тип
- Гибридные
- Ток / Фаза
- 0.28A
- Фаза
- 2
- Крутящий Момент
- 700g.cm
- Номер модели
- JK35HY26-0284
