Описание

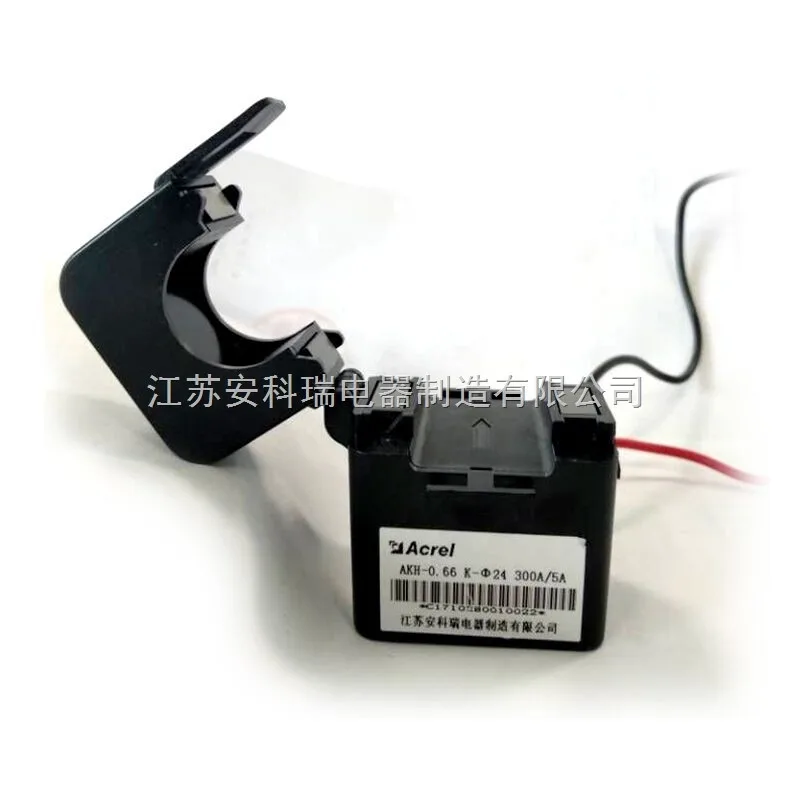

Acrel низкого напряжения AKH шарнирный разделенный сердечник трансформатор тока съемный неинвазивный LV CT
1. Характеристика продукта
Внешний вид приятный, и установка и проводка удобны. Они специально применяются для реконструирования 300A или небольших систем распределения питания и сочетаются с AMC16 многоконтурными контрольными устройствами.
2. пояснение модели
3. спецификации и размер (мм)
Вторичный выход RV мягкий провод. S1 горит красным цветом и S2 черного цвета.
Стандартная длина S1 и S2 является 2m±10cm.
4. поперечные таблицы спецификации. -Параметр
5. спецификации и размер (мм)
6. Стандартная длина S1 и S2 является 2m±10cm.
7. поперечные справочные таблицы спецификации.-параметр
8. Стандартная длина S1 и S2 является 2m±10cm.
Тип Параметры | Размеры | Через Размер | Толерантность | |||||
| W | H | D | М | N | φ1 | φ2 | ||
| K-Φ24 | 39 | 71 | 46 | 36 | 52 | 24 | 23,5 | ± 1 |
| K-Φ36 | 42,5 | 82 | 58 | 40 | 56 | 33,5 | 35 | |
9. поперечные справочные таблицы спецификации. -Параметр
| Параметры | Номинальный ток
Соотношение
| Степень точности | Проходной tums | Максимальный наружный диаметр кабеля (мм) | |
| 0,5 | 1 | ||||
| K-Φ24 | (60-200) A/20mA | 10 | 1 | φ24 | |
| 200A/40mA | 10 | 1 | φ24 | ||
| K-Φ36 | 400A/50mA | 10 | 1 | φ36 | |
| 400A/40mA | 10 | 1 | φ36 | ||
| 600A/75mA | 10 | 1 | φ36 | ||
| (200-400) A/20mA | 10 | 1 | φ36 | ||
| K-Φ24 | (150-200)/5 (1) | 1 | 1 | φ24 | |
| (200-300)/5 (1) | 1,5 | 1 | φ24 | ||
| K-Φ36 | (300-400)/5 (1) | 1,5 | 1 | φ36 | |
| (500-600)/5 (1) | 1,5 | 1 | φ36 | ||
Характеристики
- Применение
- Текущий
- Номер модели
- AKH-0.66/K K-36
- Бренд
- ACREL
- Индивидуальное изготовление
- Да
- Фаза
- Другое
- Количество обмоток
- Другое
- Структура обмотки
- Другое
