Описание
 |  |  |
 |  |  |

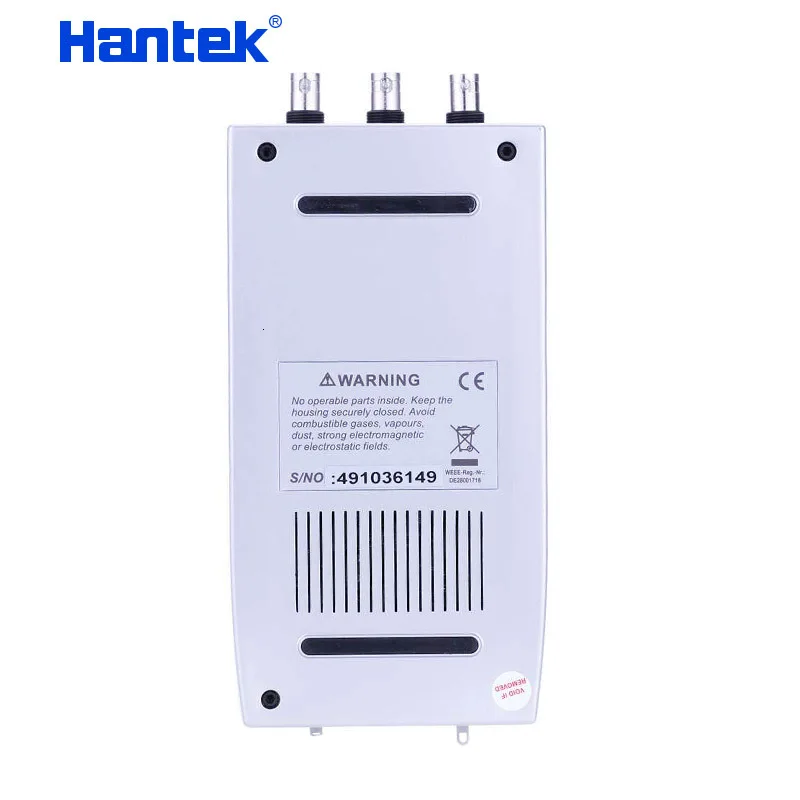

Hantek DSO-2090 портативный цифровой осциллограф 2 канала 40 МГц полоса пропускания USB осциллограф для ПК 100 мс/с официальный и оригинальный
· DSO2090
· 100 мс/с, полоса пропускания 40 МГц
· 1. Характеристика
· Интерфейс USB2.0, внешний источник питания не требуется, прост в использовании.
· Подходит для ноутбука, обслуживания линии продукции, легко используется в бизнесе.
· Размеры (мм): 190 (L) x100 (W) x35 (H), легко переносится.
· Высокая производительность, 100 мс/с в режиме реального времени, полоса пропускания 40 МГц.
· Операционная система: Windows S7, Windows Me, Windows NT, Windows 2000, Windows XP, VISTA
· 23 функции измерения, проверка пропуска/сбоя, подходит для технического применения.
· Средняя Форма волны, стойкость, интенсивность, инвертирование, сложение, вычитание, размножение, деление, X-Y.
· Сохраните форму волны в следующем: текстовый файл, графический файл jpg/bmp, MS файл exel/word.
· БПФ
· Один компьютер может подключить много DSO, легко расширить канал.
· Labview \ VB \ VC \ Delphi \ C + + Builder второй экземпляр дизайна.
| · 2. Спецификация Оборудования | |
| · Канал | · 2 Каналы |
| • Пропускная способность | · 40 МГц |
| · Вход Иллениум... | · 1 МОм 25pF |
| · Максимальная частота дискретизации | · 100 мс/с |
| · Муфта | · AC/DC/GND |
| · В вертикальном направлении | · 8Bit |
| · Диапазон усиления | · 10 мВ-5 В, 9 шагов |
| · Постоянного тока высокой точности | · ± 3% |
| · Развертки диапазон | · 4ns-1h, 38 шагов |
| · Вертикальной регулировкой | · Да |
| · Вход защиты | · Диод зажима |
| · X-Y | · Да |
| · Autoset | · Да (от 30 Гц до 40 МГц) |
| · EXT. Входное напряжение | · Да |
| · Режим запуска | · Автоматический, обычный и одиночный |
| · Триггер склон | · +/- |
| · Триггер уровня регулировки скорости | · Да |
| · Триггер Тип | · Поднимающийся край, падающий край |
| · Источник запуска | · CH1, CH2, EXT |
| · Триггер до/после | · 0-100% |
| · Размер буфера | · 10K-32KB/канал |
| · Выборкой | · Да |
| · Сигнала Дисплей | · Порт/линия, средняя форма сигнала, стойкость, интенсивность |
| · Сеть | · Открывания/закрывания |
| · Вертикальный режим | · CH1, CH2, Dual, ADD |
| · Измерение курсора | · Да |
| · Математика | · FFT, сложение, вычитание, размножение, деление. |
| · Курсор | · Частоты, Напряжение |
| · Данных образцов | · 10 K-32 K/канал |
| · Аксессуары | · S/W CD, щупы, руководство, USB шнур |
| · 3. Программное обеспечение | |
| · Операционная система: Windows 7, Windows NT, Windows 2000, Windows XP, VISTA | |
| · 4. Второй дизайн | |
· Поставка демонстрационного кода (VC \ VB \ LABVIEW) и техническая поддержка.
| |
Характеристики
- Бренд
- Hantek
- Материалы для самостоятельного изготовления
- Электрический
- Цифровых каналов
- 2
- Размер дисплея
- Нет
- Номер модели
- DSO2090
- Длина записи
- 10K-64KB/CH
- Съемные элементы питания
- Нет
- Ширина браслета
- 40MHz
- Разрешение дисплея
- Other
- Частота дискретизации в реальном времени
- Other
- Item
- Hantek portable USB oscilloscope
- Input Impandence
- 1MΩ 25pF
- Max. Sample rate
- 100MS/s
- Vertical resolution
- 8Bit
- Coupling
- AC/DC/GND
